Warum Vibrationsermüdung die entscheidende Herausforderung für die Zuverlässigkeit von Kfz-Steckverbindern ist

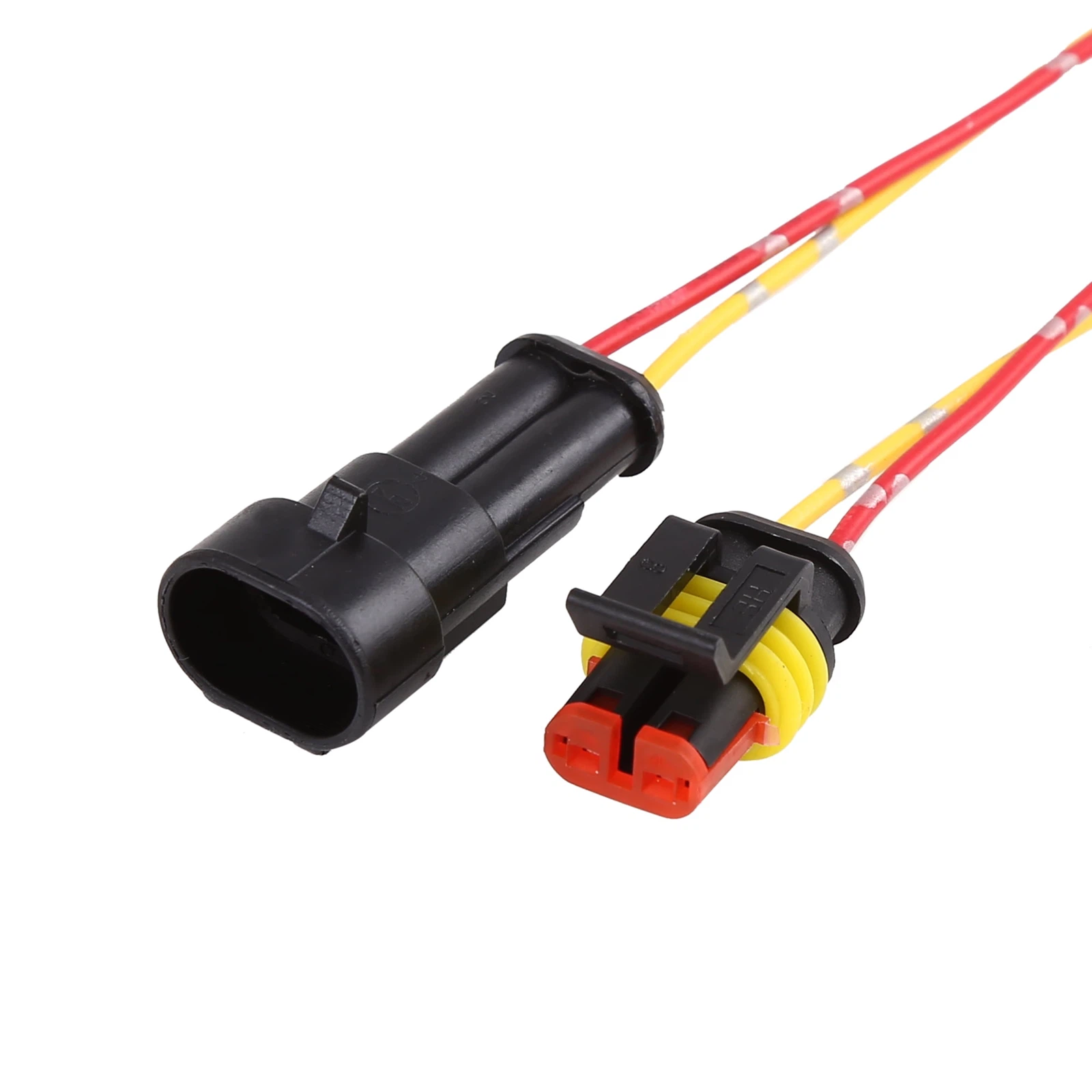

In der anspruchsvollen Welt des Automobilbaus muss jede Komponente ein Leben lang ständiger Bewegung standhalten. Unter diesen ist der elektrische Steckverbinder -oft in Hunderten oder Tausenden pro Fahrzeug vorhanden-mit einem einzigartigen und unerbittlichen Gegner konfrontiert: durch Vibrationen-bedingte Ermüdung. Die Anforderung an Kfz-Steckverbinder, außergewöhnlich strenge Vibrations- und mechanische Ermüdungsstandards zu erfüllen, ist keine willkürliche Spezifikation; Es ist eine nicht verhandelbare Notwendigkeit für die Sicherheit, Funktionalität und Langlebigkeit von Fahrzeugen. Im Gegensatz zu einem stationären Verbrauchergerät ist ein Auto eine Plattform ständiger, mehrachsiger Schwingungen, bei der die elektrische Kontinuität keine Frage des „Ob“, sondern eine Garantie für „Wie lange“ sein kann.

Die unerbittliche Vibrationsumgebung im Automobilbereich
Das Schwingungsprofil eines Fahrzeugs ist komplex, allgegenwärtig und zerstörerisch:

• Mehrachsen und breites Spektrum:Vibrationen entstehen durch Motor, Getriebe, Straßenunebenheiten und Fahrwerksdynamik. Sie treten auf allen drei Achsen (X, Y, Z) und in einem breiten Frequenzspektrum auf, von niederfrequenten Wankbewegungen des Körpers bis hin zu hochfrequenten Motoroberschwingungen.
• Kontinuierlich und kumulativ:Dies ist kein vorübergehendes Ereignis. Während der Lebensdauer eines Fahrzeugs von 150.{2}} Meilen kann ein Steckverbinder Milliarden Belastungszyklen aushalten. Dies macht Vibrationen zu einem Hauptauslöser für Materialermüdung und Verschleißmechanismen, die die Leistung langsam verschlechtern.
• An wichtigen Standorten verstärkt:Steckverbinder im Motorraum, am Getriebe oder in der Aufhängung/im Radkasten sind den höchsten G-Kräften ausgesetzt, was ihre Konstruktionskriterien zu den strengsten macht.

Der zentrale Fehlermechanismus: Passungsrost
Die heimtückischste Auswirkung von Vibrationen auf Steckverbinder ist nicht grober mechanischer Bruch, sondern ein mikroskopisches Phänomen namens Passungsrost. Dies ist der Hauptgrund, warum Schwingungsnormen so wichtig sind.

• Der Prozess:Unter Vibration erfahren der zusammengefügte Stift und die Buchse eine mikroskopische Relativbewegung (typischerweise im Bereich von 10–100 Mikrometern). Diese Bewegung reicht aus, um die dünne, schützende Oberflächenbeschichtung (normalerweise Zinn oder Gold) der Kontakte zu durchbrechen.
• Die chemische Reaktion:Das freiliegende Grundmetall (typischerweise Kupferlegierung) oxidiert in Gegenwart von Luft und Feuchtigkeit. Dieses Oxid (z. B. Kupferoxid) ist eine harte, nicht-leitende Keramik.
• Die elektrische Konsequenz:Die Oxidpartikel sammeln sich an der Kontaktschnittstelle an und wirken dort als Isolator. Dies führt zu einem dramatischen und instabilen Anstieg des Kontaktwiderstands (CRES).
• Der Misserfolg:Ein erhöhter Kontaktwiderstand führt zu Spannungsabfall, Signalintegritätsproblemen, lokaler Erwärmung (I²R-Verluste) und letztendlich zu unterbrochenen Verbindungen oder einem vollständigen Stromkreisausfall. Dies äußert sich in Fahrzeugen durch sporadische Sensorfehler, Warnleuchten, Infotainment-Störungen oder Fehlfunktionen des Antriebsstrangs.

Die Antwort der Branche: Strenge Standards für Vibrationstests
Um die Vibrationen eines Fahrzeugs in einem komprimierten Zeitrahmen zu simulieren, hat die Automobilindustrie strenge und standardisierte Validierungstests entwickelt. Diese sind in Spezifikationen wie USCAR-2 (USA), LV214 (deutsche Automobilhersteller) und verschiedenen ISO-Standards verankert.

• Sinusförmige und zufällige Vibrationsprofile:Tests unterziehen Steckverbinder sowohl kontrollierten-Frequenzdurchläufen als auch realistischen, zufälligen Vibrationsspektren, die tatsächliche Straßendaten nachahmen.
• In-In-Situ-Überwachung:Entscheidend ist, dass Steckverbinder vibrieren, wenn sie mit Strom versorgt werden und unter Last stehen. Ein kontinuierlicher „Überwachungsstrom“ mit niedrigem Pegel wird durch den Schaltkreis geleitet, um jede vorübergehende Unterbrechung oder Widerstandsspitze zu erkennen, die einen strengen Schwellenwert überschreitet (z. B. eine Unterbrechung von 1 Mikrosekunde oder ein Anstieg von 1 Ohm). Dies fängt die zeitweiligen Ausfälle ab, die das Markenzeichen von Unruhe sind.
• Temperatur- und Luftfeuchtigkeitswechsel:Wird oft in Kombination mit thermischen Zyklen (z. B. Temperatur-/Feuchtigkeits-/Vibrationstests, THV-Tests) durchgeführt, um Korrosionsprozesse zu beschleunigen und unter -Haubebedingungen zu reproduzieren.
• Der „8-Muster“-Test:Eine standardmäßige Haltbarkeitssequenz, die Vibrationen mit thermischen Zyklen und mechanischen Stößen kombiniert und so den gesamten Lebenszyklus des Steckverbinders abbildet.

Designstrategien zur Überwindung der Vibrationsermüdung
Um diese Tests zu bestehen und die Zuverlässigkeit vor Ort sicherzustellen, verwenden Connector-Ingenieure einen vielschichtigen Designansatz:

1) Kontaktdesign und Materialien:

• Designs mit hoher-Normalkraft:Durch Erhöhen der Federnormalkraft des Buchsenanschlusses wird der Kontaktdruck verbessert, wodurch Mikro{0}bewegungen reduziert werden und eine bessere elektrische Gas-dichte Abdichtung erreicht wird.
• Reibverschleiß-Beständige Beschichtungen:Wechseln Sie von reinem Zinn (anfällig für Reibverschleiß) zu Gold--Flash-Zinn- oder Silberlegierungen oder verwenden Sie Schmiermittel, die speziell zur Verhinderung von Oxidbildung und Verschleiß entwickelt wurden.
• Dual-- oder Multi-Beam-Kontaktsysteme:Diese Konstruktionen bieten redundante Kontaktpunkte und stellen sicher, dass auch bei Ausfall eines Punktes ein alternativer Strompfad verbleibt.

2) Steckverbindergehäuse und Verriegelungsarchitektur:

• Robuste Primär- und Sekundärschlösser:Das Steckergehäuse muss über eine CPA-Verriegelung (Connector Position Assurance) und eine TPA-Verriegelung (Terminal Position Assurance) verfügen. Diese Funktionen verhindern, dass sich der Steckverbinder aufgrund von Vibrationen löst und die Anschlüsse herausrutschen.
• Zugentlastung und Kabelmanagement:Richtige Kabeltüllen und Zugentlastungsklemmen sind von entscheidender Bedeutung, um zu verhindern, dass Vibrationsenergie direkt auf die empfindliche Crimpschnittstelle zwischen Anschlussklemme und Draht übertragen wird, eine häufige Fehlerquelle.

3) Systemintegration:

• Sichere Befestigungspunkte:Steckverbinder müssen mit integrierten Halterungen oder Laschen ausgestattet sein, um eine sichere Montage an der Fahrzeugkarosserie oder -komponente zu gewährleisten und zu verhindern, dass die gesamte Baugruppe mitschwingt.
• Modularität und Abdichtung:Viele Steckverbinder verfügen über Dichtungstüllen; Diese müssen ihre Elastomereigenschaften und ihre Druckverformungsbeständigkeit während der gesamten Vibrationslebensdauer beibehalten, um das Eindringen von Feuchtigkeit zu verhindern.

Fazit: Eine tragende Säule der Automobilelektrifizierung
Da sich Fahrzeuge zu elektrischen (EV) und autonomen (ADAS) Plattformen weiterentwickeln, nimmt die Bedeutung vibrationsbeständiger Steckverbinder immer mehr zu. Elektrofahrzeuge führen höhere Ströme und empfindlichere Niederspannungs-Sensornetzwerke, bei denen ein stabiler Kontaktwiderstand für die Batteriesicherheit und die Genauigkeit des Steuerungssystems von größter Bedeutung ist. Der Steckverbinder ist keine passive Brücke mehr, sondern ein aktives Sicherheitsbauteil.

Die Einhaltung strenger Vibrationsfestigkeitsnormen ist daher ein Beweis für die Qualität eines Steckverbinders und eine Voraussetzung für seinen Einsatz in modernen Fahrzeugen. Es stellt den technischen Triumph dar, eine stabile, statische elektrische Verbindung innerhalb einer zutiefst dynamischen mechanischen Welt zu schaffen. Für Autohersteller und Zulieferer gleichermaßen ist es ein unermüdliches Streben nach null Stromunterbrechungen-ein Streben, das sicherstellt, dass jede Verbindung so zuverlässig ist wie das Fahrzeug selbst.
